การแข่งขันอินเตอร์เฟซ: | 2.92mm | เพศ: | หญิง |
---|---|---|---|
โครงสร้าง: | เส้นตรง 180 ° | ชุบ: | ทอง / passivated |
ความถี่: | DC 40GHz | ขนาดที่กำหนดเอง: | มาตรฐาน |
ความต้านทาน: | 50 โอห์ม | การทดสอบสเปรย์เกลือ: | 48 ชั่วโมง |
วงจรชีวิต: | 500 cyles | การติด: | หน้าแปลนสำหรับติดตั้ง PCB |
แสงสูง: | ขั้วต่อสายเคเบิลโคแอกเซียล,ขั้วต่อ rf ชนิด n |

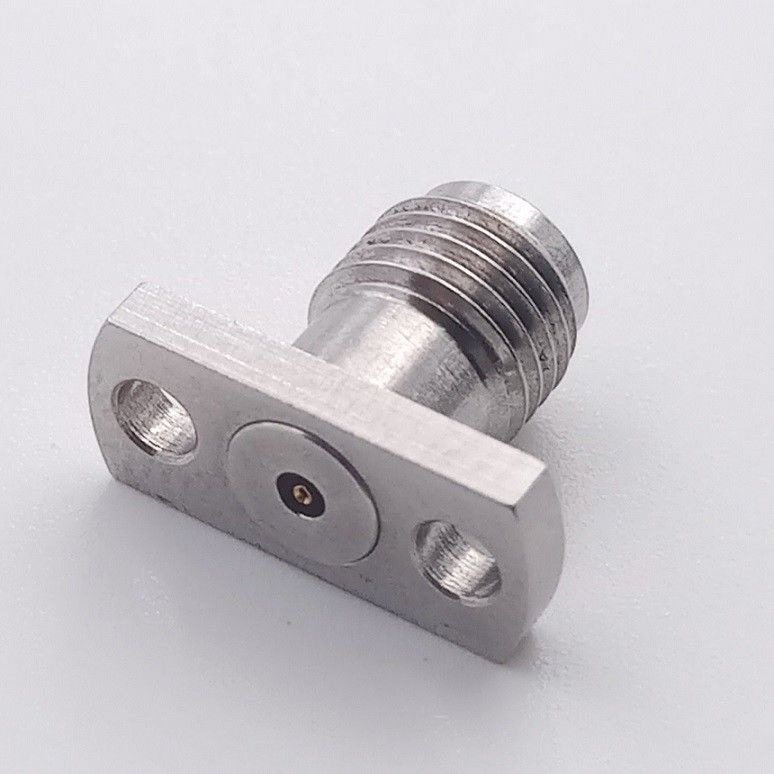

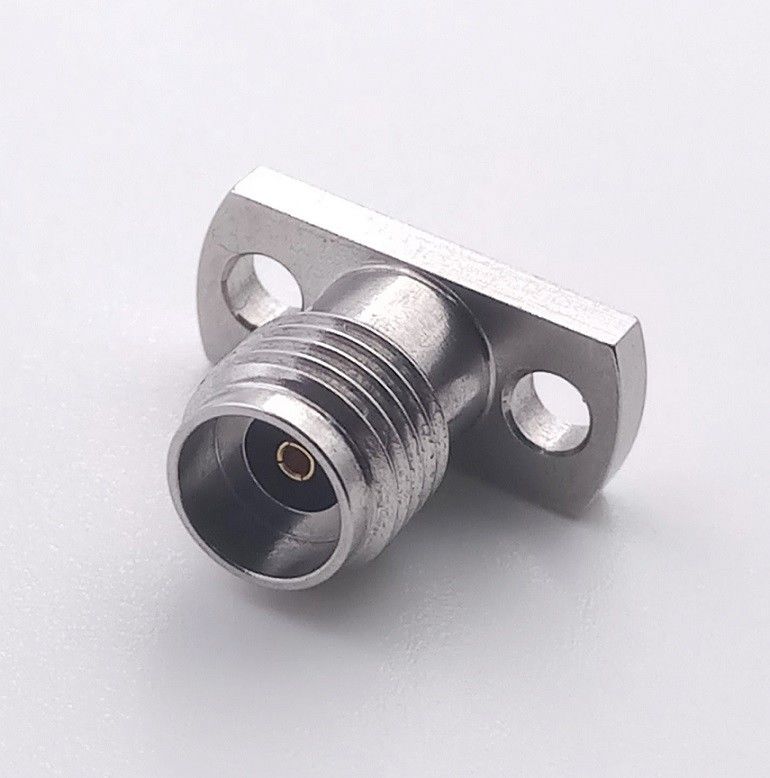

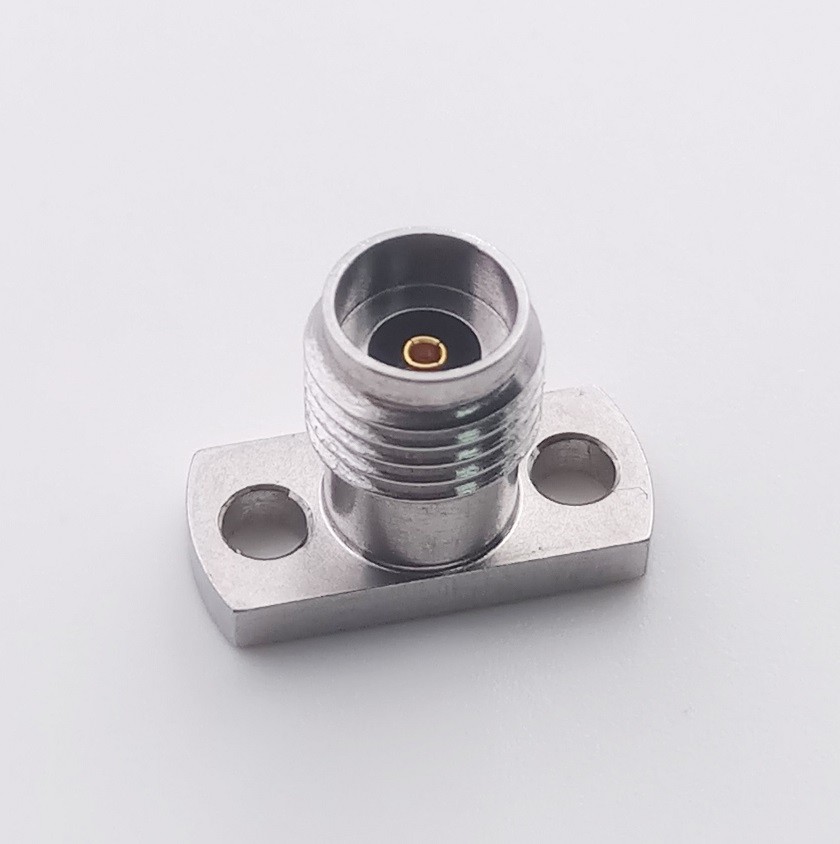

ชื่อผลิตภัณฑ์:ตัวเชื่อมต่อหญิง 40GHz 2.92 มม. พร้อมหน้าแปลน 2 รู 50Ohms PCB การติดตั้ง
Descrption ผลิตภัณฑ์:
ตัวเชื่อมต่อ End Launch ประสิทธิภาพสูงได้รับการออกแบบมาเพื่อให้ VSWR ต่ำโหมดตอบสนองไวด์แบนด์ที่ 40 GHz สำหรับแผงวงจรพิมพ์ชั้นเดียวและหลายชั้นโดยที่สัญญาณความถี่สูงอยู่ที่ชั้นบนสุด
Male and female options along with narrow body and bulkhead feed-through. ตัวเลือกชายและหญิงพร้อมกับร่างกายที่แคบและการป้อนผ่านจำนวนมาก Robust, reusable and repairable. ทนทานนำมาใช้ใหม่และซ่อมแซมได้ Multiple launch configurations provide the best possible match to circuit layout. การกำหนดค่าการเปิดตัวหลายรายการให้การจับคู่ที่ดีที่สุดกับโครงร่างวงจร Works on microstrip and grounded coplanar waveguide (GCPW) designs. ทำงานบนการออกแบบไมโครสปริปและท่อนำคลื่น coplanar (GCPW) ที่ต่อลงดิน Signal-layer microstrip and GCPW test boards available. มีบอร์ดทดสอบ microstrip และชั้น GCPW Soldering the pin to the signal trace is optional. การบัดกรีพินเข้ากับการติดตามสัญญาณนั้นเป็นทางเลือก
แอพลิเคชันทั่วไป:
เราผลิตและจำหน่ายสำหรับเครื่องทดสอบ, เสาอากาศ, การสื่อสารคลื่นมิลลิเมตรและการประยุกต์พลังงานสูง, เรดาร์,การสื่อสารผ่านดาวเทียมเช่นเดียวกับ dระบบ efense และโปรแกรมการบินและอวกาศ
อินเตอร์เฟซมาตรฐาน:2.92mm
ประเภท:เชื่อมต่อ
เพศ: หญิง
ความต้านทาน: 50 โอห์ม
โครงสร้าง: ตรง 180°
ประเภทการติดตั้ง: หน้าแปลนสำหรับติดตั้ง PCB
วัสดุ | ||
รายการ | วัสดุ | การชุบ |
ติดต่อศูนย์ | ทองแดงเบริลเลียม | ทอง |
ร่างกาย | เหล็กกล้าไร้สนิม | Passivated |
ฉนวน | PEI | N / A |
สเปค | |
ลักษณะ | ราคา |
ความถี่ | DC 40GHz |
ความต้านทาน | 50 โอห์ม |
VSWR | 1.3 @ 40GHz |
ความต้านทานของฉนวน | > 5,000 M ohms |
ความต้านทานต่อแรงดันอิเล็กทริก | 750V |
ต้านทานการติดต่อสำหรับตัวนำศูนย์ | <3.0 เมตรโอห์ม |
ต้านทานการติดต่อสำหรับตัวนำด้านนอก | <2.0 เมตรโอห์ม |
วงจรชีวิต | 500 cyles |
จัดอันดับอุณหภูมิ | -50 C°ถึง +125 C ° |
ชอบ, ทหาร, เครื่องมือทดสอบ,อุปกรณ์สื่อสารผ่านดาวเทียม ฯลฯ
ข้อได้เปรียบและการรับประกันคุณภาพของ Sinrui สำหรับตัวเชื่อมต่อ RF |
(ODM และ OEM) จ่ายบริการออกแบบที่กำหนดเอง: ผลิตภัณฑ์สามารถปรับแต่งตามการใช้งานของลูกค้าผลิตภัณฑ์รวมถึงขนาดรูปร่างประสิทธิภาพไฟฟ้าวิธีการติดตั้ง ฯลฯ หากผลิตภัณฑ์มาตรฐานของเราในปัจจุบันไม่สามารถตอบสนองความต้องการของคุณได้อย่างสมบูรณ์ยินดีที่จะติดต่อเราเพื่อขอการสนับสนุนด้านเทคนิค
