| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | Sinrui |
| ได้รับการรับรอง: | RoHS |
| หมายเลขรุ่น: | 2.92-khd23 |
| จำนวนสั่งซื้อขั้นต่ำ: | 500pcs |
| ราคา: | USD 8.5 per pcs |
| รายละเอียดการบรรจุ: | ส่งออกมาตรฐานบรรจุ |
| เวลาการส่งมอบ: | L / C, T / T |
| เงื่อนไขการชำระเงิน: | T / T |
| สามารถในการผลิต: | 10,000 ต่อ 28 วัน |
| การแข่งขันอินเตอร์เฟซ: | 2.92mm | เพศ: | หญิง |
|---|---|---|---|
| โครงสร้าง: | ตรงกับบล็อก | ความถี่: | DC 40GHz |
| ความต้านทาน: | 50 โอห์ม | วงจรชีวิต: | 500 cyles |
| แสงสูง: | ขั้วต่อการเปิดตัวแบบตรง,ขั้วต่อปลายเปิด 2.92 มม.,ขั้วต่อการเปิดตัวปลาย 40GHzGHz |
||

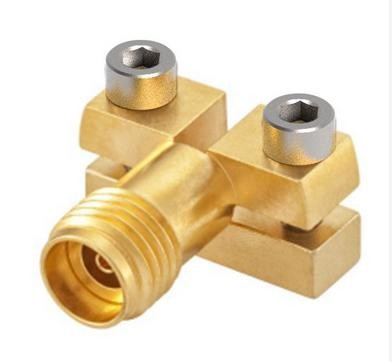

ขั้วต่อการเปิดตัวตรง 40GHz 2.92 มม. ชุบทองสำหรับการทดสอบ PCB
ชื่อสินค้า:ขั้วต่อ End Launch ตัวเมีย 40GHz 2.92 มม. ชุบทองพร้อมบล็อกสำหรับ PCB Test
คำอธิบายผลิตภัณฑ์:
คอนเน็กเตอร์ End Launch ประสิทธิภาพสูงได้รับการออกแบบมาเพื่อให้มี VSWR ต่ำ การตอบสนองแบบแบนด์วิดธ์แบบไม่มีโหมดที่ 40 GHz สำหรับแผงวงจรพิมพ์แบบชั้นเดียวและหลายชั้นที่มีสัญญาณความถี่สูงอยู่ที่ชั้นบนสุด
ตัวเลือกตัวผู้และตัวเมียพร้อมกับลำตัวที่แคบและการป้อนผ่านกั้นแข็งแรงทนทาน ใช้ซ้ำได้ และซ่อมแซมได้การกำหนดค่าการเปิดตัวหลายรายการให้การจับคู่ที่ดีที่สุดกับเค้าโครงวงจรทำงานบนการออกแบบไมโครสตริปและท่อนำคลื่นโคพลานาร์แบบลงกราวด์ (GCPW)มีไมโครสตริปชั้นสัญญาณและแผงทดสอบ GCPWการบัดกรีพินกับการติดตามสัญญาณเป็นทางเลือก
แอปพลิเคชันทั่วไป:
เราผลิตและจำหน่ายเครื่องมือทดสอบ เสาอากาศ การสื่อสารด้วยคลื่นมิลลิเมตรและแอพพลิเคชั่นกำลังสูง เรดาร์การสื่อสารผ่านดาวเทียมเช่นเดียวกับdระบบป้องกันและโปรแกรมการบินและอวกาศ
มาตรฐานอินเทอร์เฟซ:2.92mm
พิมพ์:สิ้นสุดตัวเชื่อมต่อการเปิดตัว
เพศ: หญิง
ความต้านทาน: 50 โอห์ม
โครงสร้าง: ตรง 180°
ประเภทการติดตั้ง: แคลมป์สกรูสำหรับไมโครทิปs
| วัสดุ | ||
| รายการ | วัสดุ | ชุบ |
| ศูนย์ติดต่อ | บรอน | ทอง |
| ร่างกาย | ทองเหลือง | ทอง |
| ฉนวน | PEI / PTFE | ไม่มี |
| ข้อมูลจำเพาะ | |
| คำอธิบาย | ค่า |
| ความถี่ | DC 40GHz |
| อิมพีแดนซ์ | 50 โอห์ม |
| VSWR | 1.4 |
| ความต้านทานของฉนวน | > 5000 M โอห์ม |
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | 750V |
| ความต้านทานการติดต่อสำหรับตัวนำศูนย์ | < 0.003 โอห์ม |
| ความต้านทานการสัมผัสสำหรับตัวนำภายนอก | < 0.002 โอห์ม |
| วงจรชีวิต | 500 ไซล์ |
| จัดอันดับอุณหภูมิ | -65 C° ถึง +165 C° |
เช่น ทหาร เครื่องมือทดสอบอุปกรณ์สื่อสารผ่านดาวเทียม ฯลฯ
|
ความได้เปรียบและการรับประกันคุณภาพของ Sinrui สำหรับตัวเชื่อมต่อ RF
|
