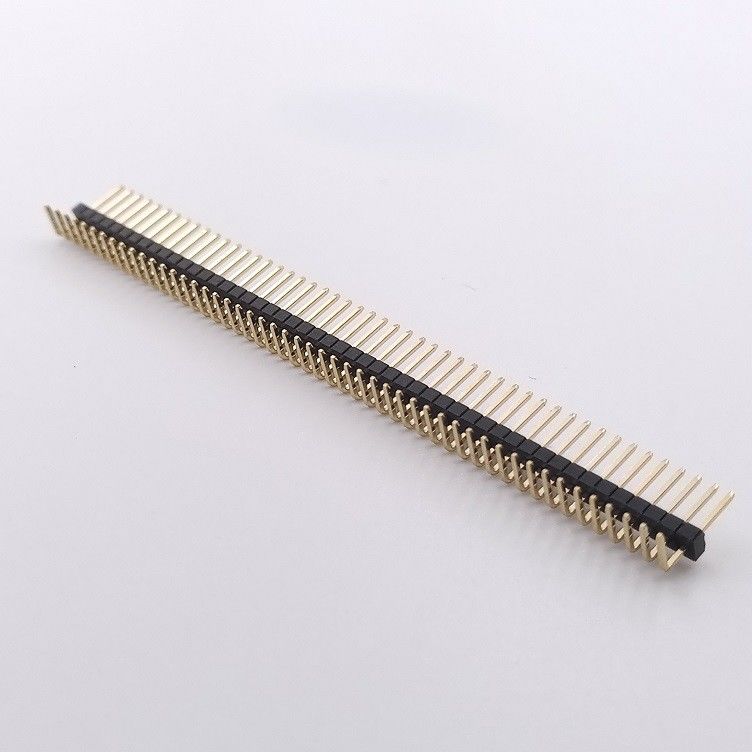

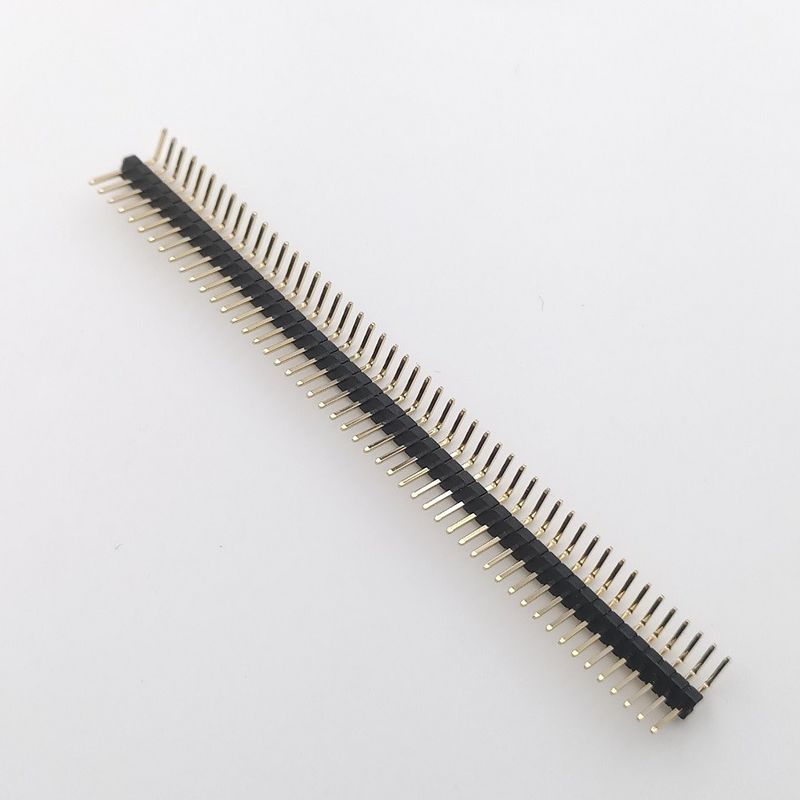

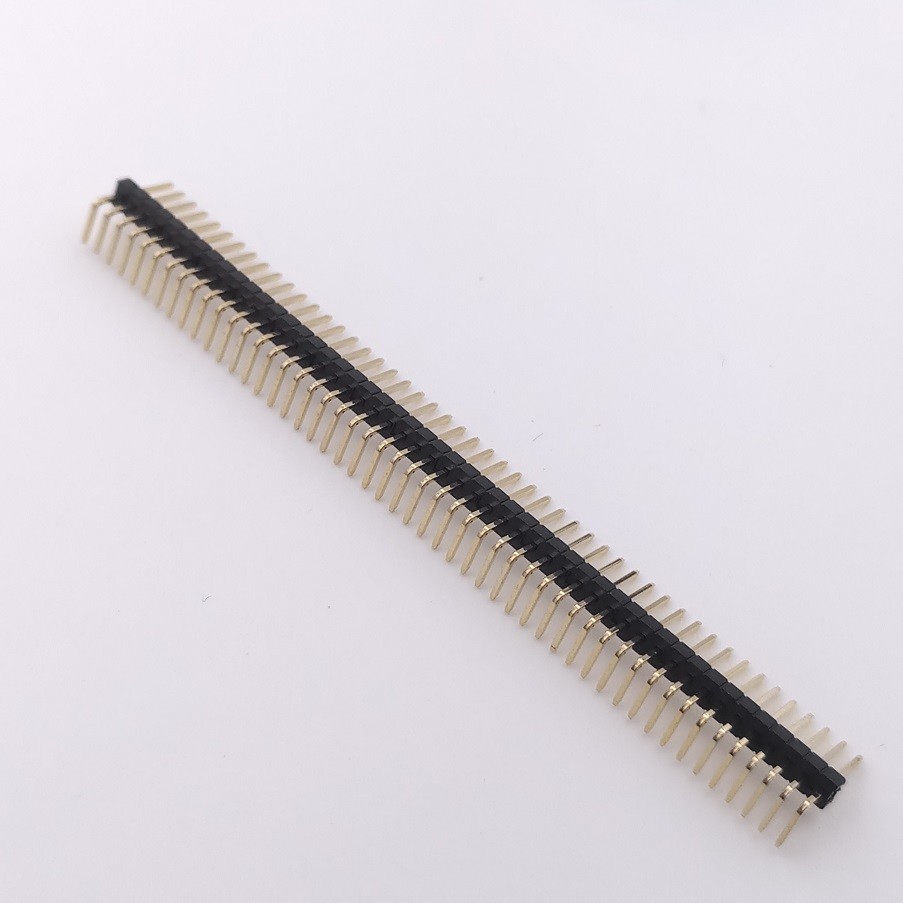

สนามชุบทอง 1.27 มม. พินตัวเชื่อมต่อส่วนหัวแถวเดี่ยว 50 Pins มุมฉากกรมทรัพย์สินทางปัญญาสำหรับการติดตั้ง PCB

ข้อมูลพื้นฐาน
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: Sinrui
ได้รับการรับรอง: RoHS, ISO9001:2015
หมายเลขรุ่น: SR-M15S50AS-XX
จำนวนสั่งซื้อขั้นต่ำ: 5000pcs
ราคา: USD 0.15 per pcs
รายละเอียดการบรรจุ: ส่งออกมาตรฐานบรรจุ
เวลาการส่งมอบ: L / C, T / T
เงื่อนไขการชำระเงิน: T / T
สามารถในการผลิต: 500,000 ต่อ 15 วัน
ขว้าง: 1.27mm หมายเลขพิน: 50Pins
แถว: แถวเดียว โพสต์ความสูง: 2.6mm
ความสูงพลาสติก: 1.5mm เท้าประสาน: 2.0mm
วัสดุขา: ทองเหลือง วัสดุพลาสติก: PA6T
จัดอันดับปัจจุบัน: 1.0Amp แรงดันไฟฟ้า: 300V AC / 1 นาที
แสงสูง:

ส่วนหัวพิชพิทช์ขนาด 2 มม. พินตัวผู้ชาย arduino

,

arduino male header pins

ชื่อผลิตภัณฑ์: สนามชุบทอง 1.27 มม. พินตัวเชื่อมต่อส่วนหัวแถวเดี่ยว 50 Pins มุมฉากกรมทรัพย์สินทางปัญญาสำหรับการติดตั้ง PCB



Descrption ผลิตภัณฑ์:

this Pin Header is with pitch 1.27mm, single row with 40 pin numbers. ส่วนหัวของ Pin นี้มีระยะห่าง 1.27 มม. แถวเดียวที่มีหมายเลขพิน 40 with a specified pin length and 0.4mm square pins that it can afford an 1AMP of current transmission. ด้วยความยาวพินที่ระบุและพินตาราง 0.4 มม. ที่สามารถจ่ายได้ 1AMP ของการส่งกระแสไฟฟ้า It usually match with a same pitch and pin number of Female Header so as to form as board to board connection, or match with a wire haress forming as wire to board connection, or it can directly soldered in two PCBs. มันมักจะจับคู่กับจำนวนพิทช์และพินที่เท่ากันของส่วนหัวตัวเมียเพื่อสร้างเป็นบอร์ดต่อบอร์ดหรือเชื่อมต่อกับสายฮาร์เนสที่สร้างเป็นสายเชื่อมต่อบอร์ดหรือสามารถบัดกรีโดยตรงใน PCB สองแผ่น



ระยะพิท, จำนวนพิน, ประเภทการติดตั้ง, ความยาวสามารถปรับแต่งได้ตามการใช้งานของลูกค้าเช่น:

สนามสามารถเลือกได้ 0.8 มม. 1.0 มม. 1.27 มม. 2.0 มม. 2.54 มม. 3.96 มม. และอื่น ๆ

และสามารถเป็นแถวเดี่ยวสองแถวหรือสามแถว

ประเภทการติดตั้งสามารถปรับแต่งให้เป็น SMT (รายการแนวตั้งหรือด้านข้าง), DIP throught PCB (รายการแนวตั้งหรือด้านข้าง)



แอพลิเคชันทั่วไป:

เราผลิตและจัดหาใน hugh volumn สำหรับการบริโภคอุปกรณ์อิเล็กทรอนิกส์ของผู้บริโภคประเภทโทรคมนาคมการควบคุมอุตสาหกรรมเมตรแพทย์การบินและ millitary


  1.
วัสดุ
รายการ วัสดุ การชุบ
ติดต่อ ทองเหลือง ทอง
ฉนวน UL94V-0 PA6T + 30% GT N / A



สเปค
ลักษณะ ราคา
ชนิด ขั้วต่อบอร์ดกับบอร์ด
เพศ ส่วนหัวชาย
โครงสร้าง มุมฉาก 90°
ชนิดติดตั้ง กรมทรัพย์สินทางปัญญามุมขวาสำหรับการติดตั้ง PCB
จัดอันดับปัจจุบัน 1 แอมป์ต่อการติดต่อ
แรงดันไฟฟ้าจัดอันดับ 300V AC / นาที
ต้านทานการติดต่อ <20m โอห์มต่อการติดต่อ
ความต้านทานของฉนวน > 1,000m โอห์ม
อดทนต่อแรงดันไฟฟ้า 500V DC / AC
การทำงานของอุณหภูมิ -55 C°ถึง +105 C °
อุณหภูมิในการแปรรูป (บัดกรี)

230C °เป็นเวลา 30 ~ 60 วินาที

(260C °เป็นเวลา 5 วินาที)









ฟังก์ชั่น: มันมีการเชื่อมต่อกระแสไฟฟ้าระหว่างบอร์ดกับบอร์ดหรือบอร์ดกับสาย



ข้อได้เปรียบและการรับประกันคุณภาพของ Sinruiสนามชุบทอง 1.27 มม. พินตัวเชื่อมต่อส่วนหัวแถวเดี่ยว 50 Pins มุมฉากกรมทรัพย์สินทางปัญญาสำหรับการติดตั้ง PCB 0



(ODM และ OEM) จ่ายบริการออกแบบที่กำหนดเอง:

ผลิตภัณฑ์สามารถปรับแต่งตามการใช้งานของลูกค้ารวมถึงระยะห่าง, ขนาด, โครงสร้าง, หมายเลขพิน, วิธีการติดตั้ง, ฯลฯ

หากผลิตภัณฑ์มาตรฐานของเราในปัจจุบันไม่สามารถตอบสนองความต้องการของคุณได้อย่างสมบูรณ์ยินดีที่จะติดต่อเราเพื่อขอการสนับสนุนด้านเทคนิค



R & D มุมของการแสดง:



สนามชุบทอง 1.27 มม. พินตัวเชื่อมต่อส่วนหัวแถวเดี่ยว 50 Pins มุมฉากกรมทรัพย์สินทางปัญญาสำหรับการติดตั้ง PCB 1
